DELİK DEDEKTÖRÜ
Delik Dedektörü (Perforation Detector)
Stok Kodu: 3 PD1 01 S020
Puls Delik Detektörü; özellikle ambalaj ve paketleme sektöründe, üretim bandı üzerinden geçen materyallerdeki delikleri, tespit etmek ve delikleri tespit ederek poşet sayım için tasarlanmış yüksek hızlı bir kontrol ünitesidir.
GENEL BİLGİLENDİRME
Üretim süreçlerinde, özellikle rulo halindeki poşetlerin sayımı veya plastik yüzeylerin bütünlüğünün kontrolü kritik önem taşır. Puls Delik Detektörü, dakikada 480 delik tespit etme kapasitesiyle en hızlı üretim hatlarına bile kolayca uyum sağlar.

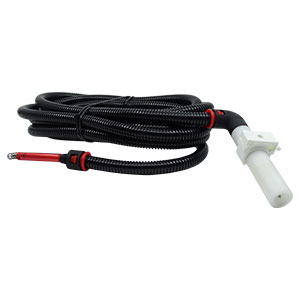

Sistem, yüksek gerilim barı veya tek iğneli prob ile topraklanmış bir yüzey arasında çalışır. Materyal üzerindeki bir delik veya zayıf nokta detektörün altından geçtiğinde, yüksek gerilim bu boşluk üzerinden toprağa bir arklanma (kıvılcım) yapar. Bu temas anında cihaz, çıkışındaki optokuplör aracılığıyla 100ms süren bir dijital darbe üreterek PLC veya sayıcı sistemlerine sinyal gönderir.

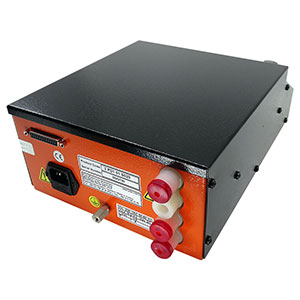

Ön paneldeki kontrol düğmesi ile çıkış gerilimi 6kV ile 21kV arasında hassas bir şekilde ayarlanabilir. Panel üzerindeki LED göstergeler, hem gerilim seviyesini hem de her delik tespitinde gerçekleşen sayma işlemini anlık olarak izlemenize olanak tanır.
AVANTAJLAR VE KULLANIM ALANLARI
Yüksek Hız ve Hassasiyet: Dakikada 480 tespite kadar çıkan hızıyla seri üretim hatlarında veri kaybı yaşanmadan kusursuz sayım ve kontrol sağlar.
Kolay Entegrasyon: Kompakt fiziksel yapısı ve endüstriyel optokuplör çıkışı sayesinde mevcut PLC ve otomasyon sistemlerine saniyeler içinde bağlanır.
Ekonomik ve Dayanıklı: Uygun maliyetli bir yatırım olmasının yanı sıra, endüstriyel standartlardaki dayanıklılığı ile uzun vadeli kullanım ve düşük bakım maliyeti sunar.
Kullanım Alanları:
- Poşet İmalatı: Perfore deliklerini hassas bir şekilde algılayarak hatasız adet sayımı gerçekleştirir.
- Plastik Tüp ve Hortumlar: Üretim aşamasındaki kılcal çatlakların ve sızıntı noktalarının güvenilir tespiti.
- Termoform Şekillendirme: Gıda kapları ve kapaklardaki mikro deliklerin kalite kontrolü.
- PET Şişe ve Damacana: Sıvı dolum süreci öncesinde şişelerde mikro delik testi ve sızdırmazlık onayı.
- Beyaz Eşya: Çamaşır ve bulaşık makinesi su/tahliye hortumlarında yüksek standartlı kalite kontrol süreçleri.
Giriş Gerilimi :
220-230VAC
Frekans :
50 Hz/60Hz
Maks.Giriş Gücü :
40 W
Şebeke Girişi :
IEC-320 Avrupa Tipi
Sigorta :
315mA
Çıkış Gerilimi :
6-21 kV DC
Maks.Çıkış Akımı :
1mA
Sinyal Çıkışı :
100ms darbe opto coupler Kollektör-emiter voltajı 25V DC Anahtarlama Akımı 125mA
Dedektör Frekansı :
8 Hz maks.
Çalışma Sıcaklığı :
0..+40°C
Giriş - Çıkış Konnektörleri :
1 x HV Çıkış 1 x ı/o sub-D 25pin
Ürün Ölçüleri :
217 x 112 x 318 mm
Ağırlık :
6.75 KG
Uzaktan Kontrol :
0V=Off 12-24V=On (Açma / Kapama Kontrolü)
Sertifika :
CE
Sınıf :
IP30
Polarite :
P=Pozitif
